CJHA、CJHB型烘干机高压静电收尘器是CDLG(H)型的 代、第三代产品。在结构和性能上又有很大的改进和提高?；刈娓苫砑渚嗟绯酒骷际跣阅?。

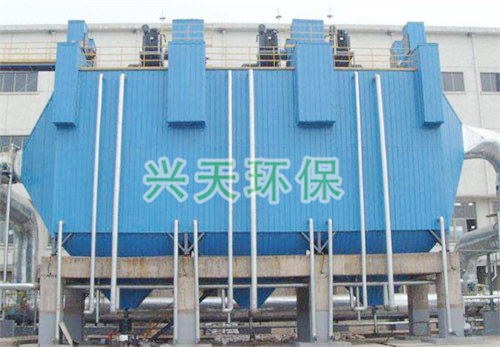

CJHA、CJHB型烘干机高压静电收尘器是采用高压静电原理净化含尘气体的设备，是专为水泥厂回转式烘干机配套的 除尘设备。在结构和性能上又有很大的改进和提高。采用了宽间距，世界各国一致指定和公认宽间距电除尘器是，距有发展前途的收尘器?；刈娓苫砑渚嗟绯酒骷际跣阅?。目前，这些产品已在 各水泥厂推广使用，获得用户好评。
烘干机高压静电除尘器工作原理：
利用高压电场使烟气发生电离，气流中的粉尘荷电在电场作用下与气流分离。负极由不同断面形状的金属导线制成，叫放电电极。正极由不同几何形状的金属板制成，叫集尘电极。静电除尘器的性能受粉尘性质、设备构造和烟气流速等三个因素的影响。粉尘的比电阻是评价导电性的指标，它对除尘效率有直接的影响。比电阻过低，尘粒难以保持在集尘电极上，致使其重返气流。比电阻过高，到达集尘电极的尘粒电荷不易放出，在尘层之间形成电压梯度会产生局部击穿和放电现象。这些情况都会造成除尘效率下降。
1、优化的结构设计
在除尘器结构设计上，充分了考虑了粉尘惯性力、离心力、反静电力。二次扬尘以及供电电源的波形性能、工作特点等因素的影响，采用优化的结构形式，较大限度的提高迁移速度，从而提高了除尘效率。在处理同等尘源的情况下，收尘面积可大幅度下降，即除尘器的尺寸和刚才消耗减少。这种小空间、低成本、 设计，为改造旧除尘设备提供了非常有利的条件。
2、优越的供电电源
在除尘供电电源设计上与常规不同。他采用的是软特性的稳定直流电源。稳定直流电压比脉动直流电压优越。电源工作是在火花始发以下临界处。在设计上，把电源供电整个过程够控制在火花始发点以下的电晕放电状态。不让其进入火花放电状态?；鸹ǚ诺缡抵噬鲜钦?、负离子在电场中发生碰中释放能力的一种现象，它对除尘毫无作用。常规静电除尘器在整个供电过程中，包含了火花放电和电晕放电，并且绝大部分能量都在属于火花电被浪费掉了。而本技术在处理同等尘源的情况下，电场耗能不足常规静电除尘器的之一。
CJHA、CJHB型烘干机高压静电除尘器技术性能：
| 技术参数/电除尘器型式 | CJHA1-2.31/6 CJHB1-2.31/6 | CJHA2-4.62/12 CHJB2-4.62/12 | CJHA3-6.04/12 CJHB3-6.04/12 | CJHA4-6.93/18 CJHB4-6.93/18 |
| 电场断面积m2 | 2.31 | 2×2.31=4.62 | 2×3.20=6.40 | 2×3.47=6.94 |
| 电场尺寸(长×宽×高)(mm) | 3946×2420×17589 | 7306×2120×17589 | 7606×2650×17615 | 8628×4450×17815 |
| 处理体量(m3/h) | 10500 | 21000 | 26000 | 34000 |
| 电场风速m/S | 1.27 | 1.27 | 1.2 | 1.35 |
| 气体在电场停 留时间S | 5.54 | 6.46 | 7.07 | 6.03 |
| 通 道 宽 (一电场/二电场)(mm) | 700 | 700/700 | 800/800 | 700/700 |
| 通 道 数(一电场/二电场)个 | 6 | 6/6 | 6/6 | 9/9 |
| 总收尘面积(m2) | 79.2 | 158.4 | 181 | 237.6 |
| 电晕极型式每排根数 | 芒刺×1 | 芒刺×1 | 芒刺×1 | 芒刺×1 |
| 每电场电晕线长度 | 37.2 | 2×37.2 | 2×42.9 | 2×55.8 |
| 允许 高含尘浓度(mg/m3nd) | 30 | 30 | 30 | 30 |
| 出口排放浓度(mg/m3nd) | <150 | <150 | <150 | <150 |
| 设计除尘效率(%) | 99.7 | 99.7 | 99.7 | 99.7 |
| 所配高压供电机组(一电场/二电场) | CK型或GJX型- | CK型或GJX型- | CK型或GJX型- | CK型或GJX型- |
| 电压×电流(KV×mA)(台) | 100×20 1 | 100×20/100×200 2 | 120×30/120×30 2 | 120×30/120×30 2 |
| 振打电机型号 (台) | B-0.5 0.5KW 2800次/分 2 | B-0.5 0.5KW 2800次/分 4 | B-0.5 0.5KW 2800次/分 2 | B-0.5 0.5KW 2800次/分 2 |
| 卸灰阀尺寸(mm)及传动 (台) | 300×300JTC561 1 | 300×300JTC561 2 | 300×300YCJ561 2 | 300×300YCJ561 2 |
| 热风清扫装置通风机型式 | T4-72 NO3A0.75KW 850—1580m3/h 1450r/m 1 | 14-72 NO 3A0.75KW 850—1580m3/h 1450rm 2 | 14-72 NO 3A 0.75KW 850-1580m3/h 1450r/m 2 | 14-72 NO 3A 0.75KW850—1580m3 /h 1450r/m 2 |
| 电阻加热器型式 (个) | SRQ4-220V 1.2KW 2 | SRQ4-220V 1.2KW 4 | SRQ4-220V 1.2KW 8 | SRQ4-220V 1.2KW 8 |
| 设备总重量 (吨) | 9.85 | 19.85 | 20.83 | 28.19 |
| 备 注 | 适用于Ф15×12m烘干机(烘粘土、矿渣、铁粉、煤粉等) | 适用于Ф2.2×12m烘干机(烘干物料同左等) | 适用于Ф2.2×14m烘干机(烘干物料同左) | 适用于Ф2.4×18m或Ф2.8×18m烘干机(烘干物料同左) |
